MONTAGEM DO Z80 ALPHA

Informações Preliminares

É fortemente sugerido que, antes de iniciar a montagem do Z80 Alpha, leia todas as instruções eté o final para evitar o risco de problemas ao longo da montagem.

Itens necessários

São os seguintes:

O kit fornecido pela WR Kits com esquema
A Placa Kraft 80
Um CI 74LS32 DIP
Um CI 74LS138 DIP
Um soquete DIP 16 para o CI 74LS138 acima (porém, não precisa de novo soquete para o 74LS32, pois os soquetes DIP 14 do Kit serão suficientes).
Um Jack P4 fêmea DC-005:

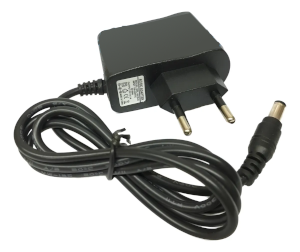

Uma fonte de 5 volts por 1 ampere (no ML vende várias bem baratas, é bom conferir se a saída está com a voltagem correta antes de usar):
Um Display LCD 16x2 H1602A (Opcional, ver explicações abaixo)

Montagem - Passos Iniciais

A primeira etapa é configurar a PCI do Kraft 80 para o modo Z80 Alpha. Isto é feito soldando-se os jumpers de configuração como mostrado abaixo:

JP7	ABERTO
JP8	2-3
JP9	2-3
JP10	2-3
JP11	2-3
JP12	2-3
JP13	2-3
JP14	FECHAR
JP15	2-3
JP16	2-3
JP17	2-3
JP18	2-3
JP19	2-3
JP20	2-3

Montagem - Componentes

Os seguintes componentes do Kit devem ser montados nas posições com a mesma indicação na placa do Kraft 80 (igual ao esquema do Kit):

Circuitos Integrados (usar os soquetes fornecidos no kit):
- U1: Z80 CPU
- U2: É o soquete de alavanca para a EEPROM; ele tem 24 pinos e o espaço do U2 tem 28 pinos. Alinhe o pino 12 do soquete com o pino 14 do U2 na placa (isto é, terra com terra).
- U3: 74LS138
- U4: CD4093
- U5: 74HC273
- U6: 74LS245
- U9: RAM 6116; ele tem 24 pinos e o espaço do U2 tem 28 pinos. Alinhe o pino 12 do soquete com o pino 14 do U9 na placa (isto é, terra com terra).
- U10: 74HC04
- U11: 74HC273
Diodos:
- D1: 1N4148
- D2 a D10: Leds
Chaves:
- SW1 a SW8 e RST: Pushbuttons
Jumpers:
- JP1 e JP2: Molex 3 pinos
Conector de Alimentação:
- CN1: Montar o P4 DC-005 mostrado anteriormente
P1: Trimpot Bourns 100k ohm
RP1: Rede resistiva 8x10k ohm
Resistores:
- Todos os resistores
Capacitores eletrolíticos:
- São dois ao todo no kit.
  - C3: 33uF
  - C6: 100uF. Nesta posição faltou a marca do '+', o lado positivo deve ser montado próximo ao letreiro 'C6' na placa.
Cerâmicos C13 e C14:
- Montar os dois nos locais correspondentes.

Os seguintes componentes do Kit devem ser montados nas posições especificadas AQUI, e não no esquema do Kit:

Capacitores cerâmicos 100nF:
- São um pequeno exército de 13 peças, montar todos nas posições:
  - C1, C2, C5, C7, C8, C9, C12, C15, C16, C17, C20, C91, C97

Os seguintes componentes do Kit requerem observações especiais:

U7: 74LS02
- Não será montado.
U8: 74LS08
- Não será montado (não existe na placa).
JP3 e JP4: Molex 3 pinos
- Não serão montados (não existem na placa).

Os novos componentes (não inclusos no Kit e comprados à parte) são:

U91: 74LS138
- Montar.
U97: 74LS32
- Montar.

Montagem - Display

O display requer atenção especial por dois motivos:

O display fornecido com o Kit pode ser diferente, mecanicamente, do espaço dimensionado na placa.
São necessários espaçadores e arruelas de papelão para fazer o suporte adequado do display.

Se por sorte o display for do tipo "conector embaixo", basta soldar uma barra de pinos reta e montar os espaçadores. Para saber o tipo do display, olhe o lado de trás e gire o display para que os letreiros fiquem orientados "de pé".

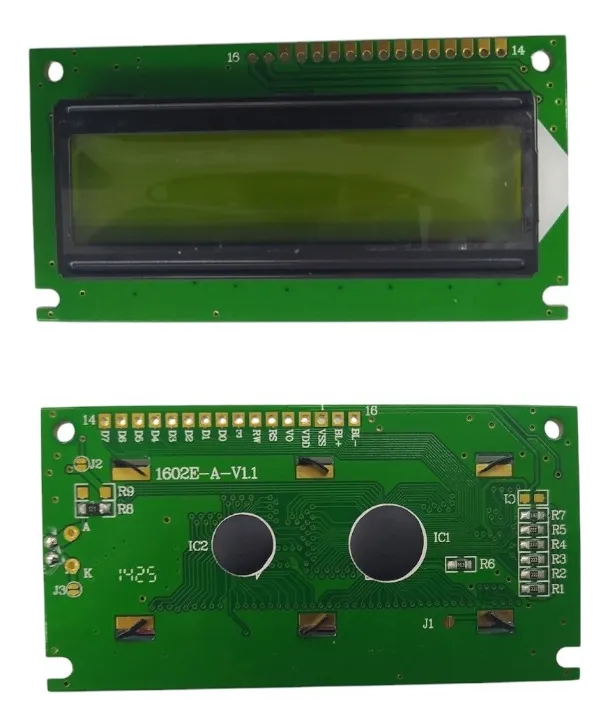

Este display é do tipo "conector em cima" e não pode ser montado com conector de pinos retos na placa.

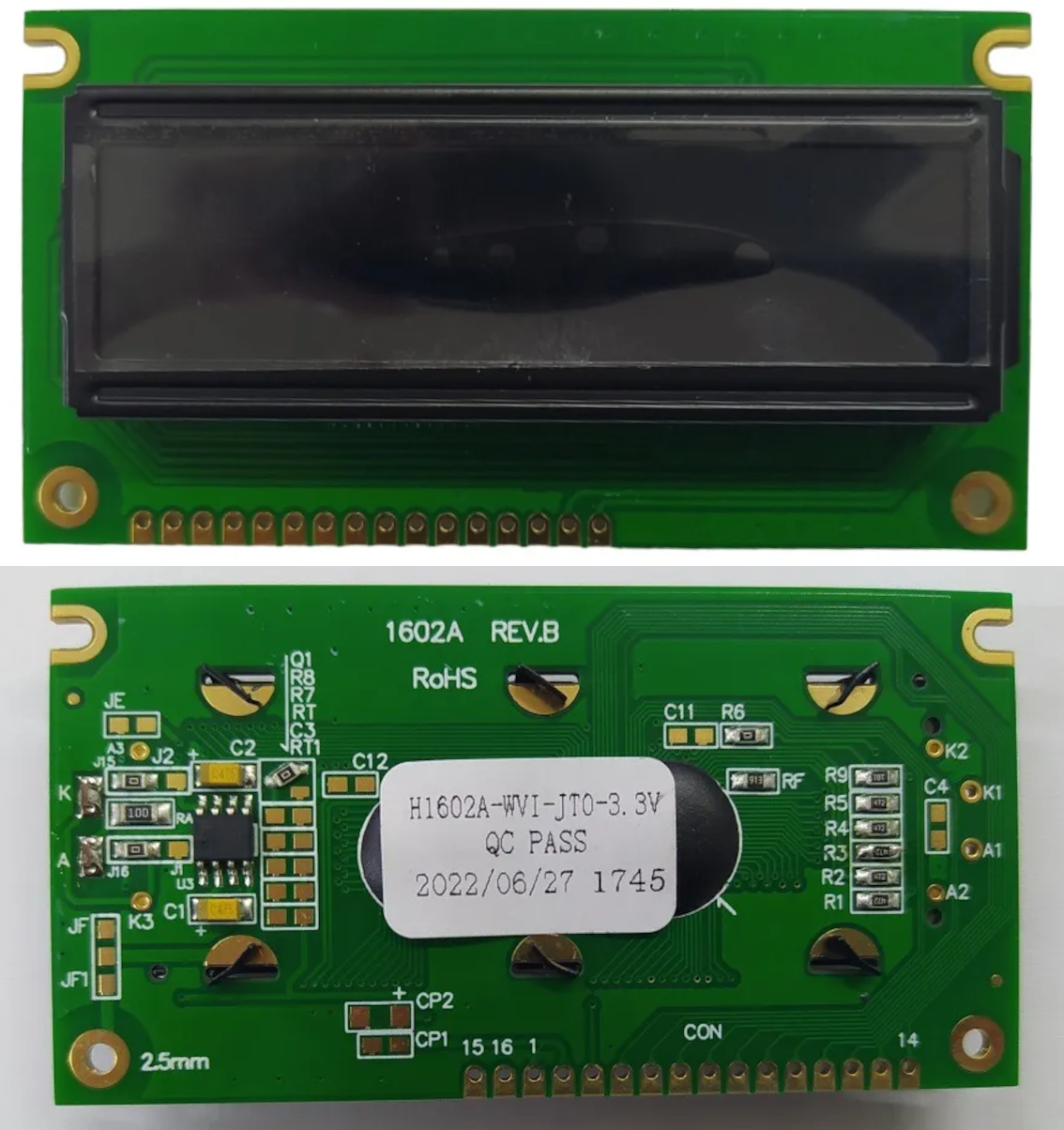

Este display é do tipo "conector embaixo" e pode ser montado com conector de pinos retos na placa.

Espaçadores do Display

São necessários quatro espaçadores M2.5 de 10 a 12mm de comprimento e arruelas de papelão M2.5 ou M3.

As arruelas podem ser precisas para completar a altura dos espaçadores, eles ficam um pouquinho abaixo da altura do display quando ele é montado com barra de pinos, pelo menos com o espaçador de 10mm.

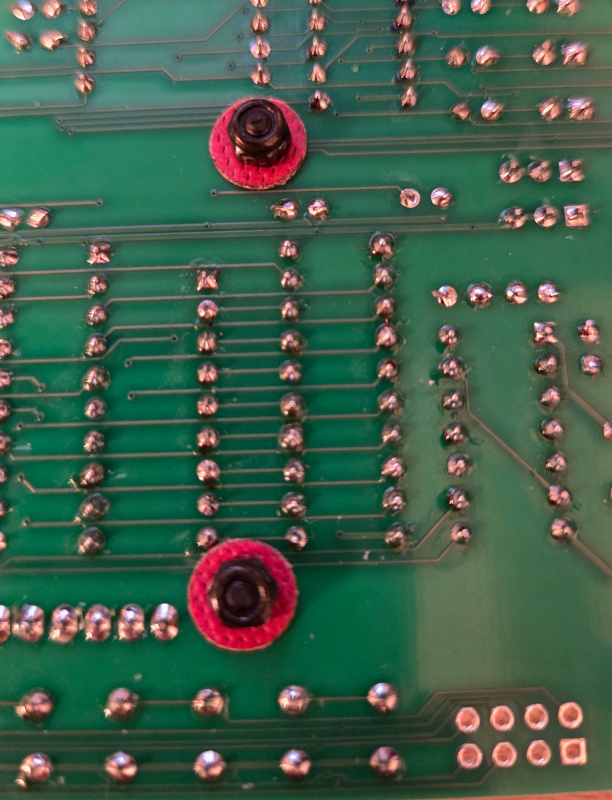

Outra utilidade das arruelas é proteger as trilhas do lado de baixo da placa. Isso porque dois dos espaçadores ficaram perigosamente perto das trilhas, e a porca pode entrar em contato e danificar essas trilhas (ver foto abaixo). Infelizmente foi um erro de desenho da placa que não percebi antes.

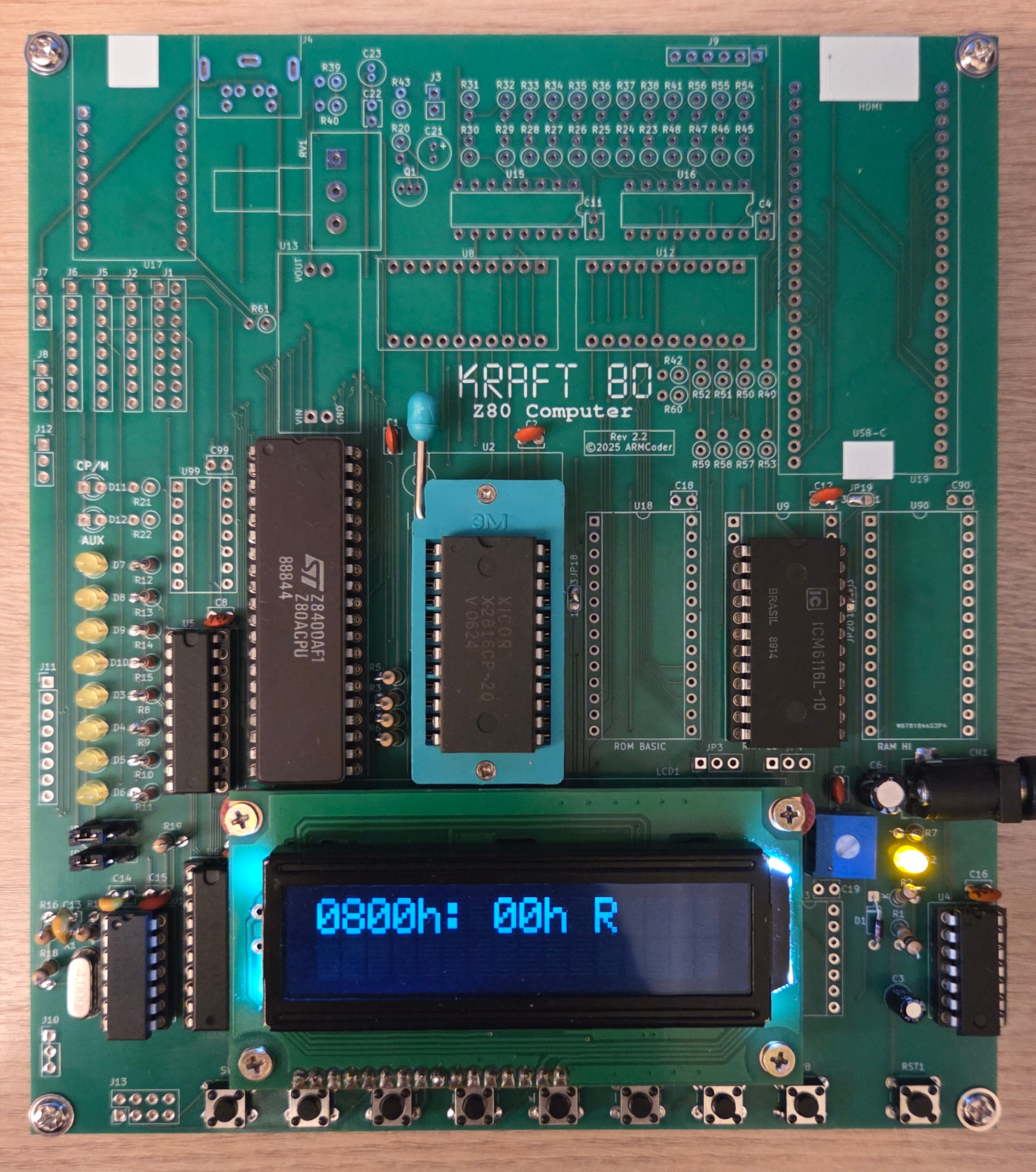

Montagem Concluída

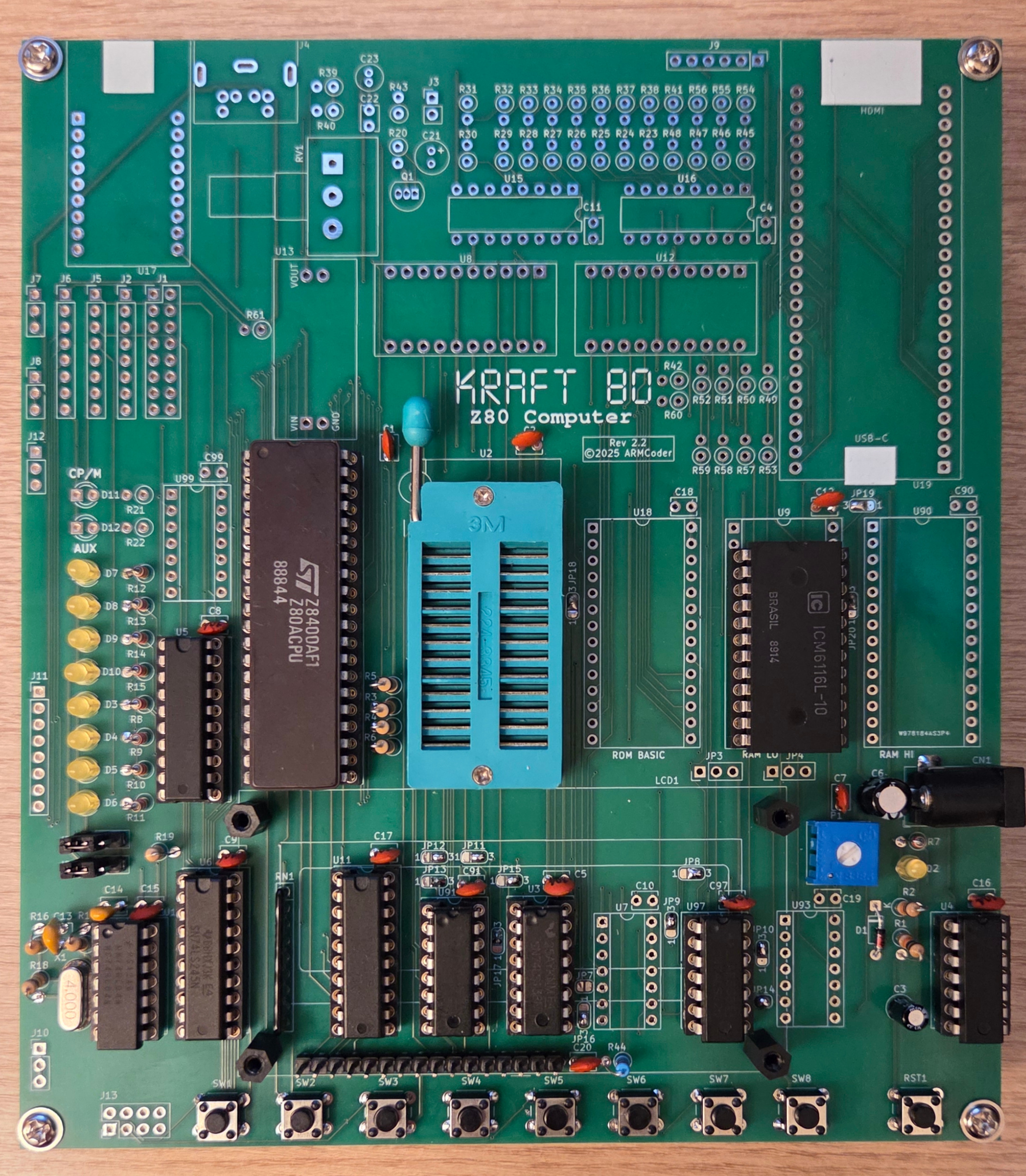

Na imagem abaixo pode-se ver a placa totalmente montada mas sem o display, para facilitar a visualização (clique na imagem para ampliar).

Ligando a Placa

Antes de tudo, verifique toda a montagem. Uma boa limpeza e verificação das soldas da placa são recomendáveis antes de continuar.

Conecte a EEPROM no soquete U2, atentando para a marca de orientação (chanfro) no encapsulamento do integrado.

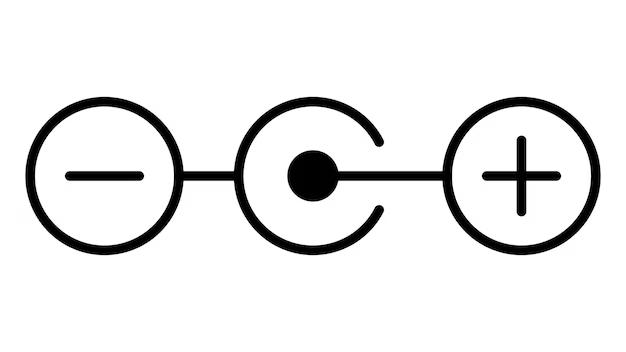

Energia: A tensão deve ser de 5 volts DC estabilizados e a polaridade deve respeitar o diagrama abaixo (positivo no centro):

Nem pense em descuidar da alimentação, uma voltagem errada ou polaridade invertida podem causar um dano massivo aos componentes do aparelho! Não diga que eu não avisei.
