KRAFT 80 - Um computador caseiro com Z80

©2025 ARMCoder
São Paulo, Brasil
Atualizado: 28/Novembro/2025

---

Bem-vindo ao computador caseiro KRAFT 80!

<

Clique nas imagens para ampliar

Para informações da montagem do Kraft 80, clique aqui.

---

Siga o canal do Kraft 80 no YouTube.

Montagem do Z80 Alpha WR KITS

Para informações do uso da PCI do Kraft 80 no projeto Z80 Alpha WR KITS, clique aqui.

---

Qual é a ideia deste projeto?

O KRAFT 80 é um computador baseado na CPU Z80 que eu construí para matar a minha nostalgia dos velhos tempos de clones do ZX81, computadores MSX e alguns trabalhos profissionais em que usei o Z80 em alguns projetos embarcados.

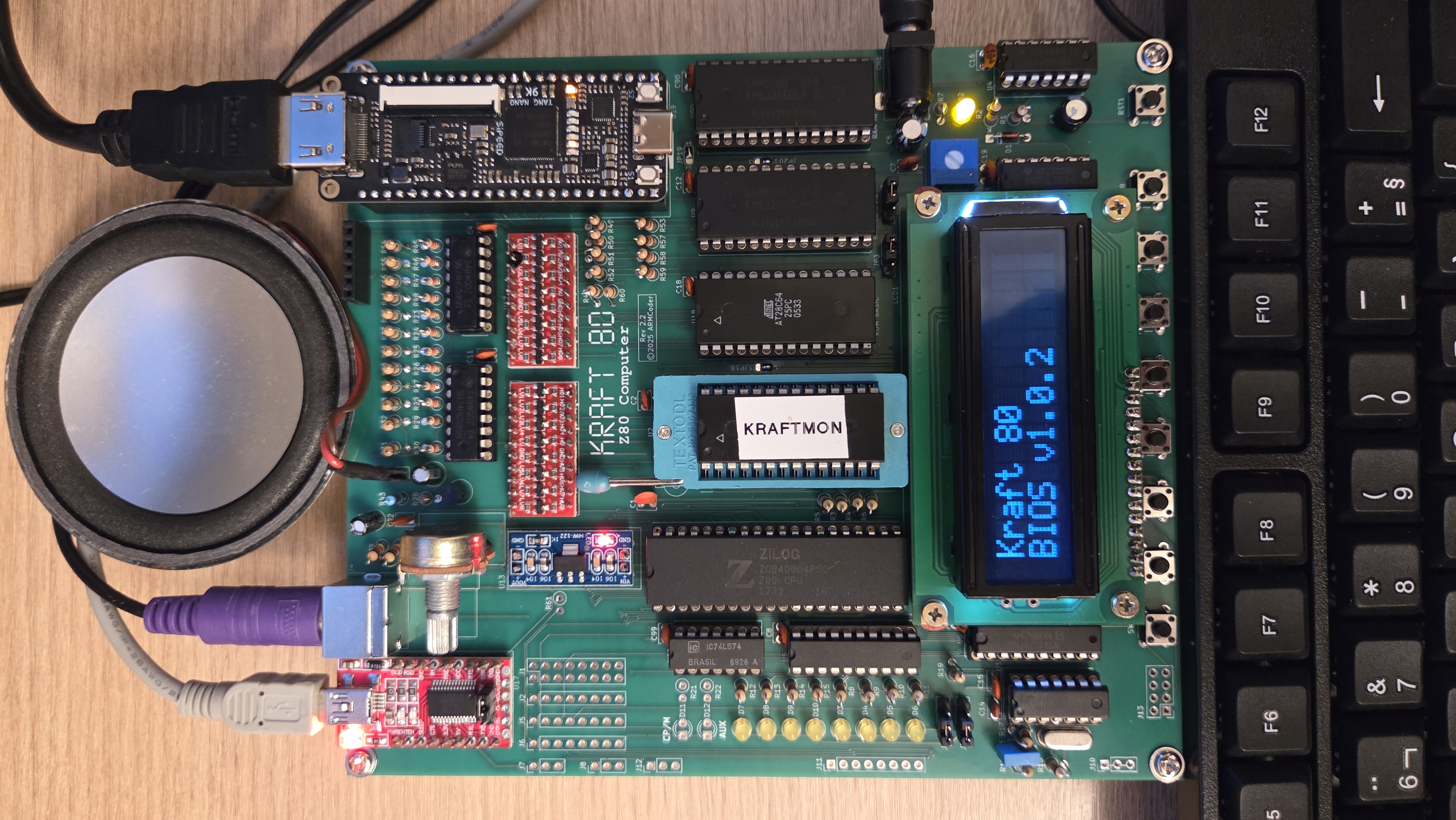

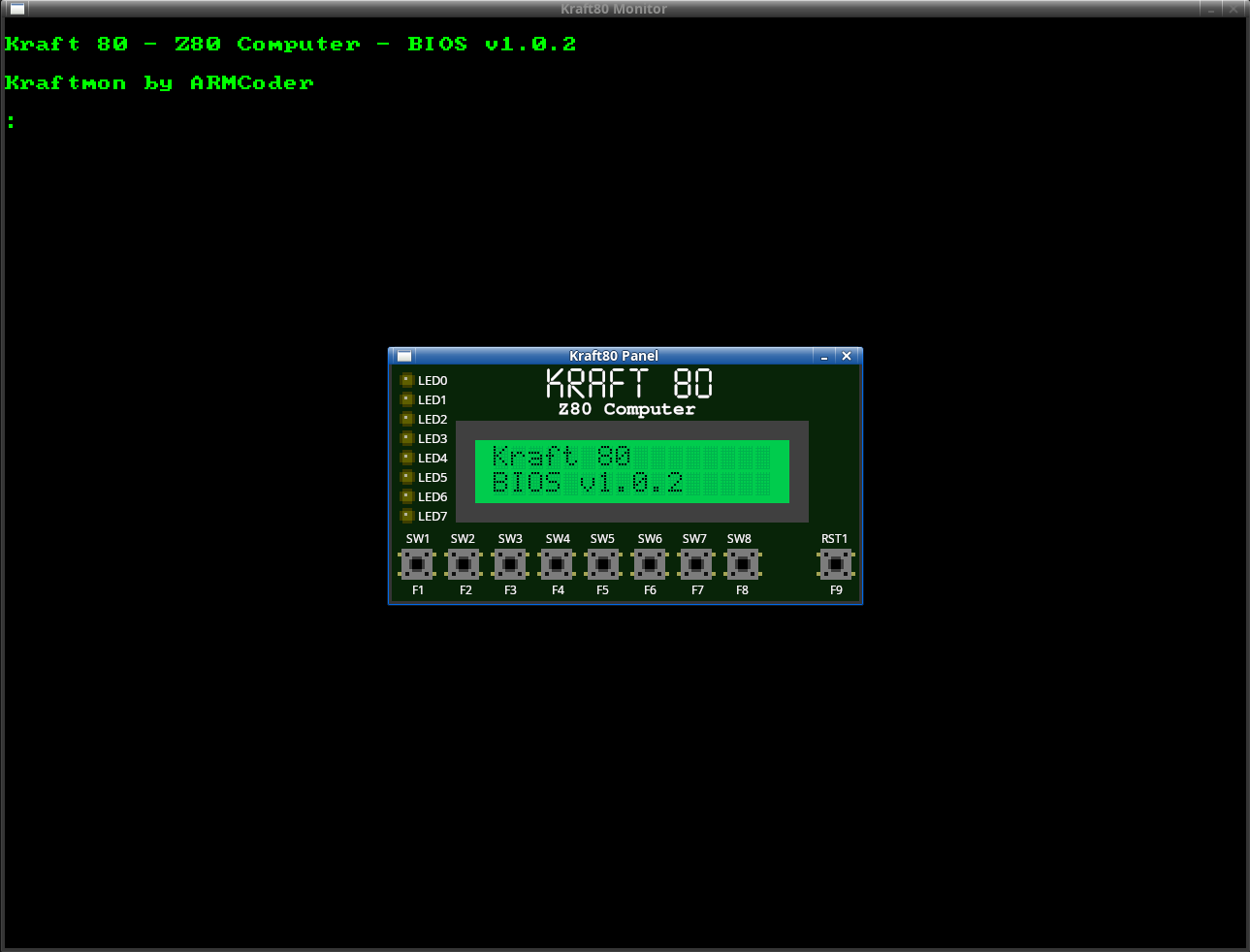

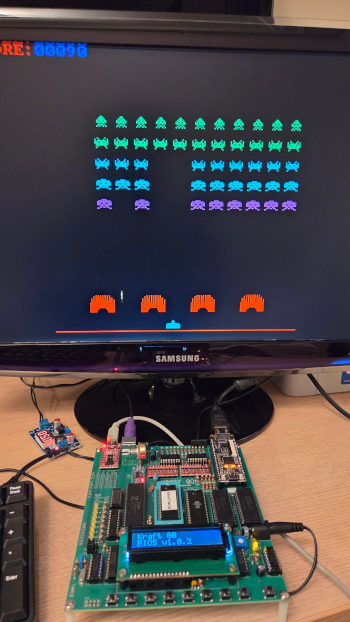

Além do hardware, estou desenvolvendo também o software. Estou construindo uma BIOS, um monitor de usuário e alguns aplicativos de teste e demonstração. E também alguma documentação para facilitar a programação do KRAFT 80.

Por que esta página é tão rudimentar?

Sou engenheiro, não web designer.

Na verdade, estou usando o Bluefish para editar esta página manualmente. É um bom editor para editar páginas simples, quando recursos avançados não são necessários. Para a minha finalidade, já está bem satisfatório.

História

Tudo começou quando montei um kit Z80 chamado Z80 Alpha da WR Kits no início de 2025. Este kit vem com uma CPU Z80, um display LCD, uma EEPROM programada com um monitor simples e chips/peças suplementares. O kit não tem PCI inclusa, então ele deve ser montado em uma placa universal ou breadboard.

Montei o kit, funcionou, fiz alguns testes e experimentos com ele por cerca de 1 a 2 dias e decidi que ele merecia algumas melhorias. Talvez mais memória? Uma porta serial? Uma saída de vídeo VGA? Um módulo de som? Quem sabe talvez.. uma placa de circuito impresso de verdade?

Do kit Z80 Alpha original, nasceu então o KRAFT 80.

A primeira mudança eu fiz na memória: o kit original possui 2kbytes de ROM e 2kbytes de RAM - eu aumentei as memórias para 16kbytes de ROM e 64kbytes de RAM. Como o Z80 consegue endereçar no máximo 64kbytes simultaneamente, o computador habilita, na verdade, 16kbytes de ROM e 48 kbytes de RAM no momento do boot. Um mapeador de IO possibilita desligar as ROMs e assim deixar todos os 64 kbytes de RAM visíveis.

O Hardware

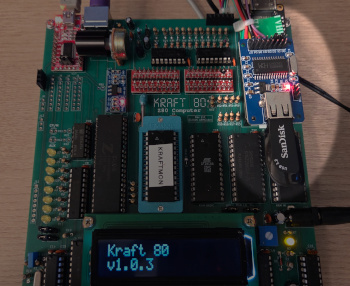

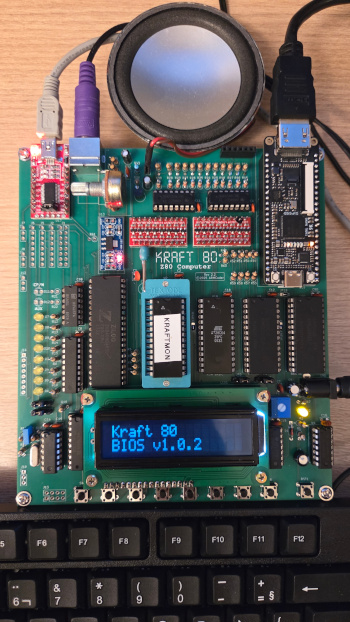

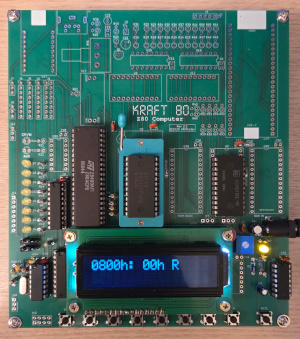

O KRAFT 80 é um projeto ainda em desenvolvimento, mas suas principais características são mostradas abaixo:

• Z80 CPU 4 MHZ
• 64 kBytes de RAM
  • Primeiros 16 kBytes ocultados pela ROM (podem ser habilitados via comando de IO)
  • 48 kBytes sempre ativos
• 16 kBytes de ROM
• 8 kBytes para p BIOS e o Monitor
• 8 kBytes para o MS BASIC 4.7b
• Porta de saída de 8 bits para um LCD 16 x 2
• Porta de saída de 8 bits para LEDs ou conector de expansão
• Porta de entrada de 8 bits para botões ou conector de expansão
• Módulo FPGA com funções avançadas:
  • Entrada para Teclado PS/2
  • Vídeo VGA:
    • Modo texto 48 linhas x 80 colunas monocromático
    • Modo gráfico 320x240 pixels, 16 cores
  • Som (compatível com o PSG AY3-891X)

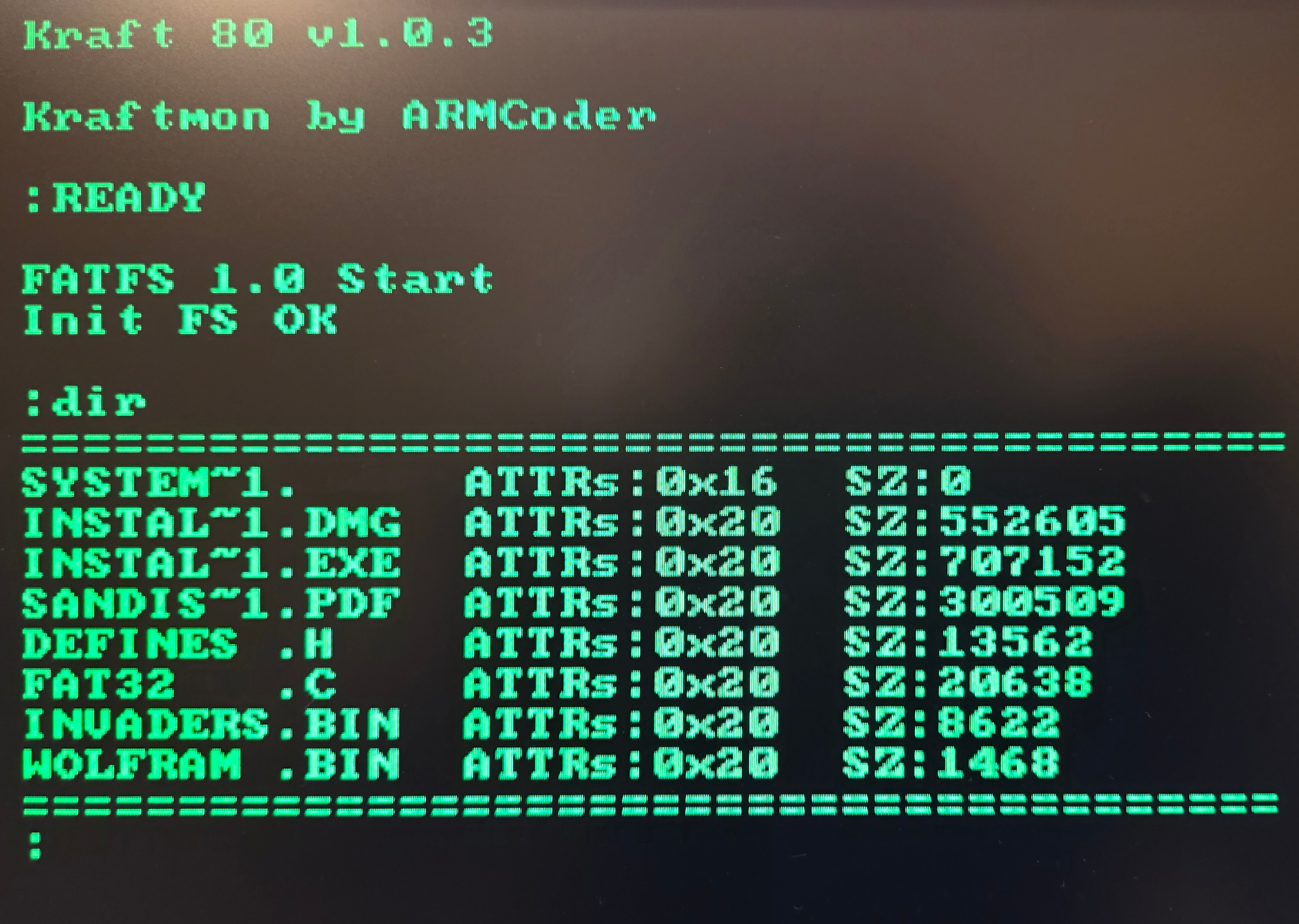

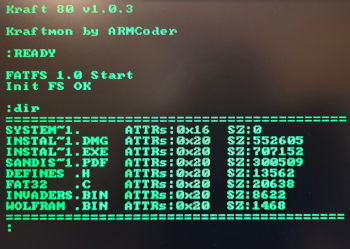

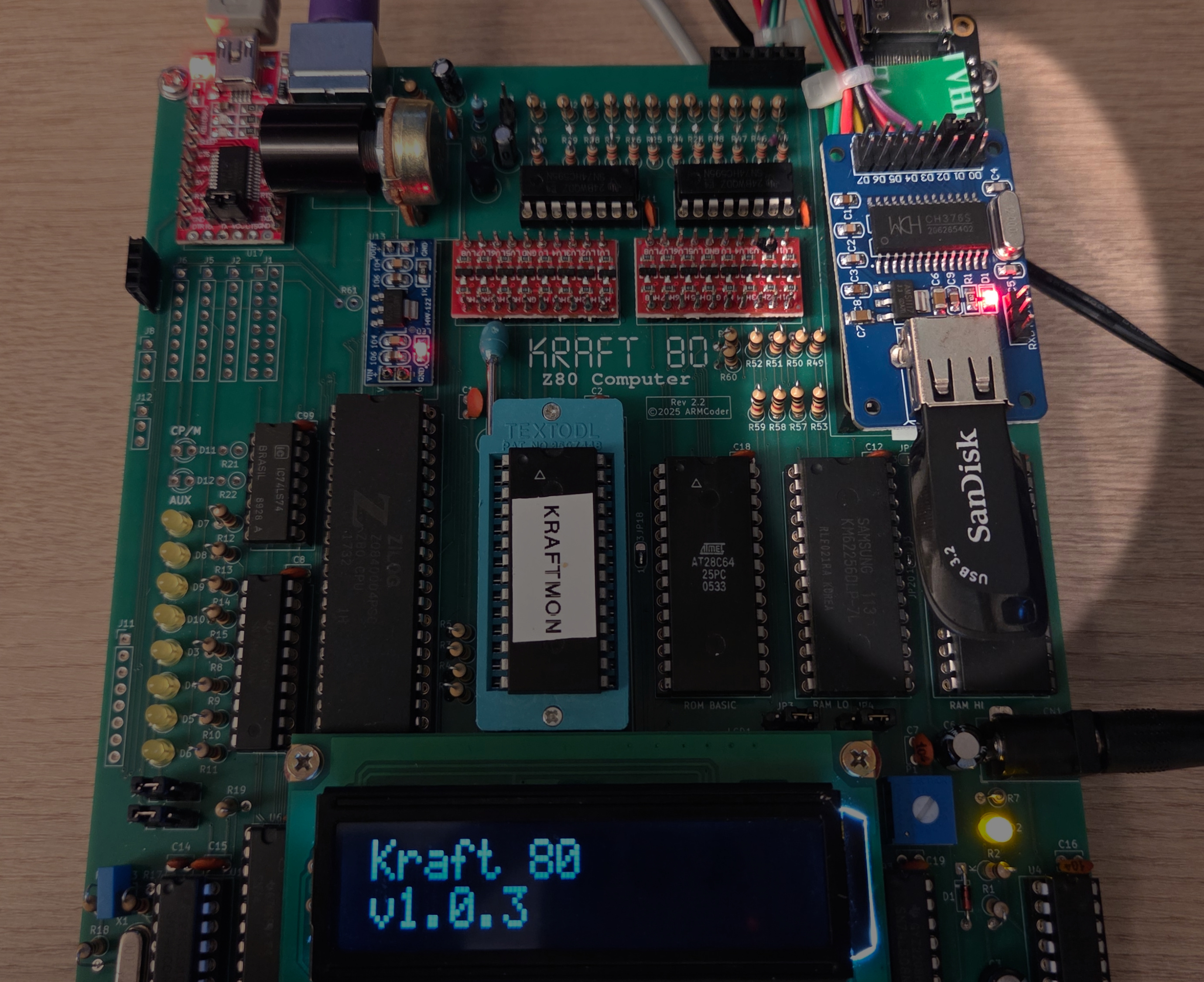

  • Controle de Cartão de Memória (ainda em desenvolvimento)
  • Placa de Circuito Impresso desenhada, fabricada e testada.

---

Baixe aqui o esquemático do Kraft 80

Baixe aqui o pacote com o projeto completo do KRAFT 80 (Atualizado 28/11/2025)

---

PLACAS PCI À VENDA

Tenho poucas (muito poucas) unidades!

Estou pedindo o valor de R$ 180,00 por placa mais o frete (a calcular). Envio em até 5 dias úteis.

O envio será feito por transportadora (coleta em casa), dependendo da região de destino posso demorar um pouco mais para conseguir cotar o valor do frete. Não sou profissional de comércio, desculpe.

PCBWAY

Provavelmente não vou industrializar mais placas, quem quiser pode mandar fazer na PCBWay:

---

Contato: projetos arroba armcoder ponto com ponto br

---

---

Aguarde mais novidades, estou sempre atualizando a página...

---
